USB Device：公头悬空为何误报 Suspend ​

环境：USB 2.0 Device（DWC 类控制器 / 同类 UDC）· 对照 Linux dwc2 + usb-role-switch 的会话门控思路
关联：USB 2.0 枚举流程 · DWC2 gadget 接口
状态：机理已理清；正确修法是插入门控，而非改 PHY 门限或给 D− 常驻下拉

目录 ​

1. 现象 ​

在 USB Device 固件已启动、数据线 soft-connect（D+ 经约 1.5 kΩ 上拉）之后，用 USB 公对公线 一端接设备、另一端悬空（或未接到真正的 Host）：

  • 控制器频繁上报 Suspend（如 USBSUSP / DSTS.SUSPSTS）
  • 日志或状态机上像「反复挂起 / 异常断连」
  • 同一套软件，真正插到 PC Host 后枚举往往正常
  • 逻辑分析仪夹到 D− 后，误报明显减少甚至消失
  • 实测：在 D− 对地串约 5 kΩ 下拉 后，悬空公头场景下 误报不再复现（仅作机理验证，见 §6、§8）

预期：未接到 Host 时不应表现为「已连接且空闲 3 ms 后进入 Suspend」的产品语义。
实际：软件已把端口当成在线 Device，总线在电气上却接近「半截天线」。

2. 结论先行 ​

问题答案
根因是什么未插入却 soft-connect +（常见）软件强制 B-session 有效；悬空 D+/D− 噪声/线态抖动，叠加规范上的「空闲约 3 ms → Suspend」
是不是 PHY squelch 设太灵基本不是；FS 阶段 Suspend 看的是线态空闲计时，不是 HS squelch 电压档
为何夹探头 / 加下拉就好转探头电容或 D− 下拉 改变了总线，压住悬空噪声、稳住接近 FS J；不是协议自己好了
D− 加 5 kΩ 下拉悬空复现条件下降误报 不再出现；证明缺的是「对端把 D− 拉住」，但仍 不宜作产品常驻方案
产品上怎么修无 VBUS / 无插入证据前不要 connect；对齐「先检测会话，再 pullup」；不要给 D− 常驻下拉凑合

3. 规范里的空闲与 Suspend ​

3.1 Full-Speed 线态（Device 上拉在 D+） ​

线态D+D−常见含义
J高低FS 空闲
K低高与 J 相反（如 Resume 相关）
SE0低低复位等
SE1高高非法/异常单端态；悬空时 D− 被抬高且 D+ 仍被上拉时可见

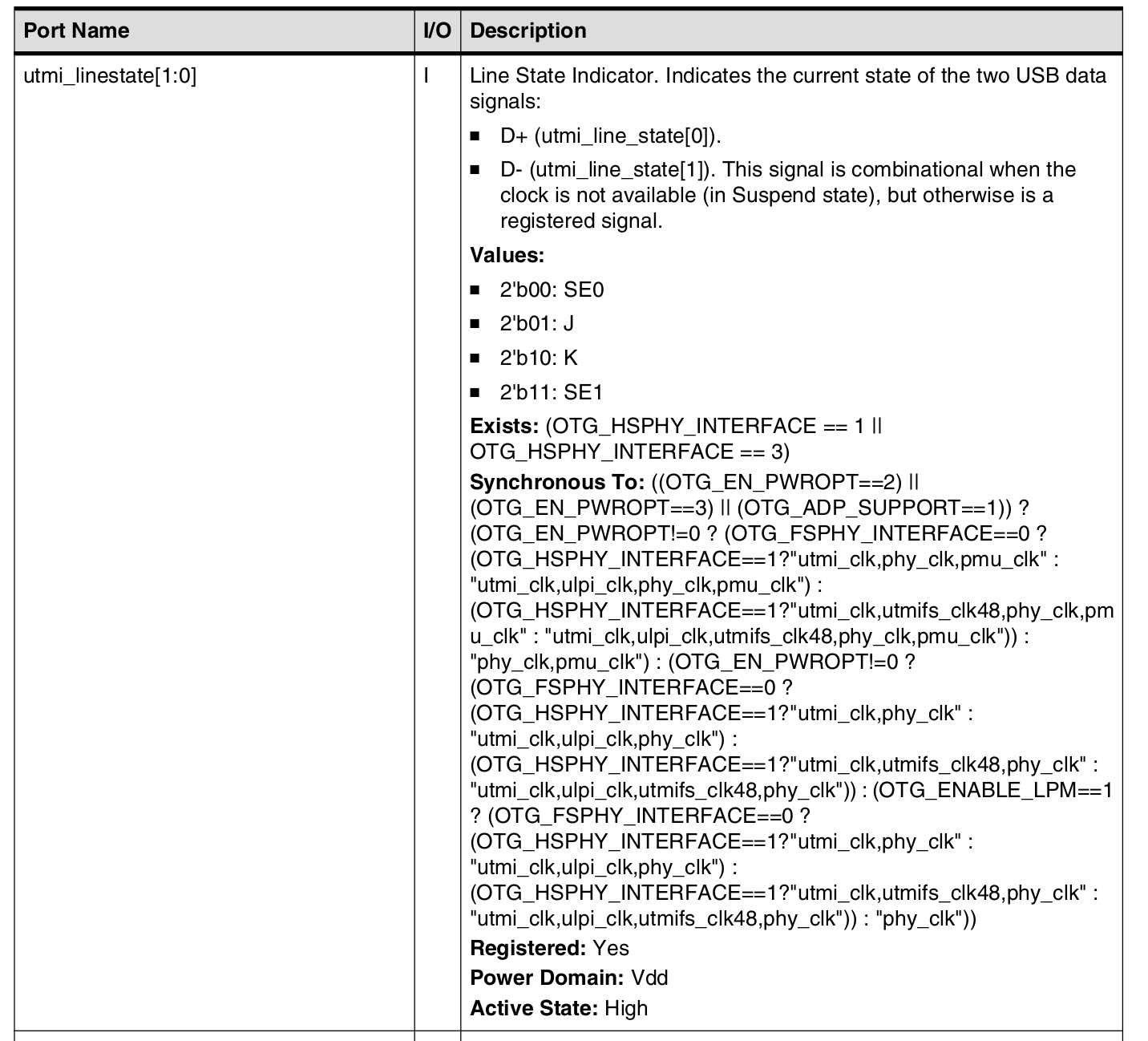

UTMI 线态编码（DWC 手册，utmi_linestate[1:0]）与上表对应关系如下。编码表里的 01=J / 10=K 是 组合后的线态名，不要和后文 DSTS.DevLnSts 的「原始高低比特」混读。

DWC UTMI linestate：SE0/J/K/SE1 编码

soft-connect 后，D+ 经约 1.5 kΩ 上拉，电平相对钉在高；对端若没有 Host 约 15 kΩ 下拉，D− 近乎高阻，最容易被噪声抬高。
此时更常见的是：D− 在「低 / 中间 / 高」之间晃 → 线态在 J（D− 仍偏低）与 SE1（D+、D− 同高）之间变化；只有噪声强到把 D+ 也拉低 时，才容易见到 K 或 SE0。
即便不怎么「乱跳」、长时间停在 J，已 soft-connect 的控制器仍可按规范在约 3 ms 空闲后报 Suspend。

3.2 Suspend 条件（概念） ​

对已处于 连接/在线 的 Device：总线保持 空闲 约 3 ms，控制器置挂起状态并上报 Suspend 中断。

DWC 上与此直接相关的状态/中断位（手册摘录）：

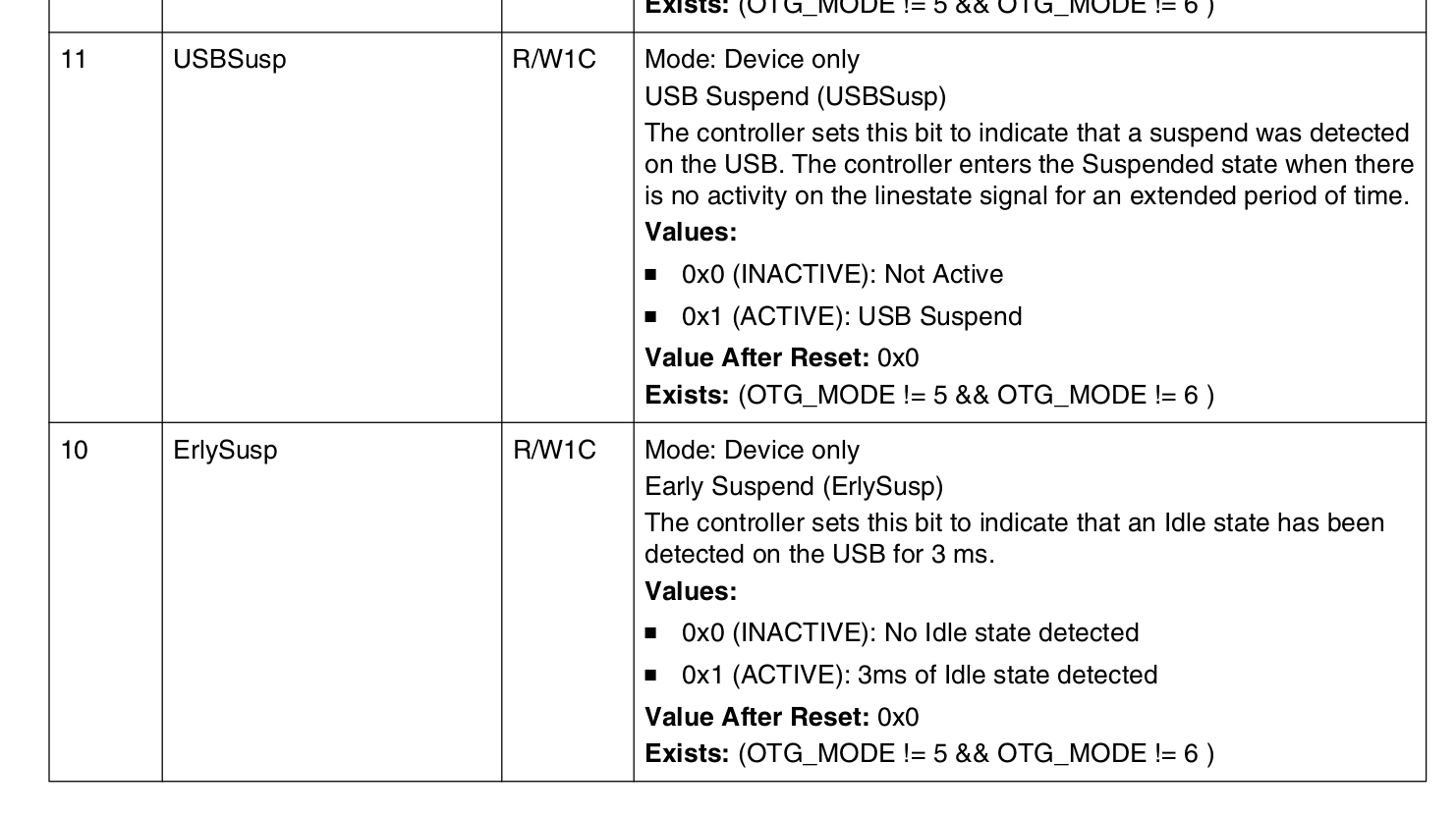

GINTSTS：USBSusp 与 ErlySusp（约 3 ms Idle）

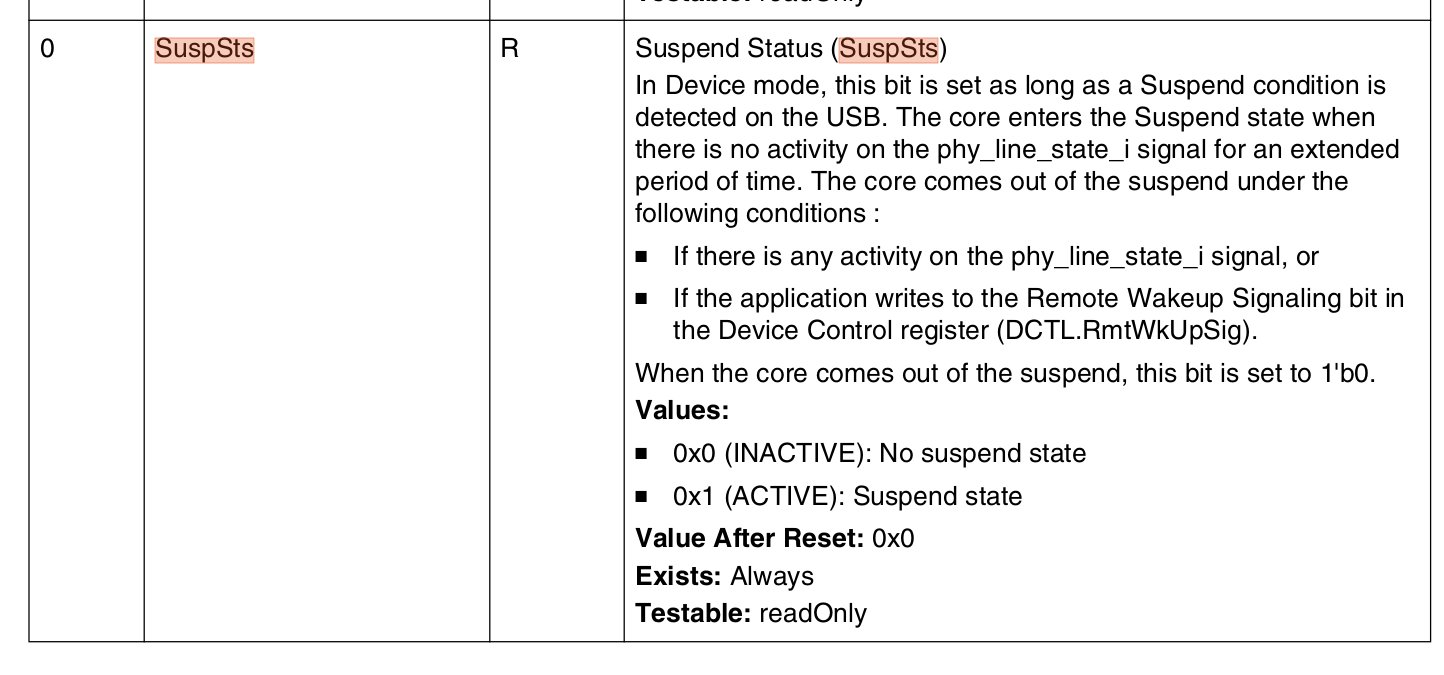

GSTS.SuspSts：Suspend 状态，依赖 phy_line_state 有无活动

要点：

  • 判的是 「已在线 + 空闲够久」（看 linestate / phy_line_state 长时间无活动），不是「差分包幅度够不够」
  • ErlySusp 对应约 3 ms Idle；USBSusp / SuspSts 为挂起检测与状态
  • HS squelch 调节（PHY 上常见的差分门限/偏置）管的是 高速包有无活动，对 FS 空闲挂起 通常对不上

因此：把「接收灵敏度」拧到极限，也解决不了这类误报。

4. 为何「悬空公头」会踩中 ​

USB 规范假定的拓扑是：

text
Host（VBUS + D± 下拉 + 驱动）  ←合格线→  Device（需要时才 D+ 上拉）

公对公 + 一端悬空 不在合法产品用法里：

  1. 没有 Host 的 15 kΩ 下拉 → D− 近乎高阻，易受耦合（天线效应）
  2. Device 若已 soft-connect → 控制器认为自己在线
  3. 线态在噪声下抖动或长时间「像空闲 J」→ Suspend 语义被合法触发或反复骚扰

规范用 VBUS / 会话有效 约束「何时算插上」；不是要求 Device 在 D− 上常驻下拉来防悬空线。

5. 软件侧常见误用 ​

很多无片内 VBUS 检测、又未外接 Type-C/端口控制器的板子，会走捷径：

text
启动
  → 软件强制 B-session valid（覆盖 GOTGCTL 一类 override）
  → 清除 soft-disconnect，拉起 D+ pullup
  → 此后一直当「已连接 Device」

对照更干净的做法（Linux dwc2 在启用 usb-role-switch 时的思路，公开源码）：

text
启动
  → 打开 session override，但先把 valid 清成无效
  → 仅当端口层判定为 Device（例如 Sink + VBUS 有效）时
       → 置 B-session valid + soft-connect
  → 拔出 / 角色 NONE
       → 清 session + soft-disconnect

差异不在「DWC 会不会 Suspend」，而在 有没有在无 Host 时假装已连接。

6. 实验：探头与下拉在改变被测对象 ​

下列现象容易误导排查方向：

操作常见结果解释
逻辑分析仪夹 D−误报减少探头电容 + 弱对地阻抗，稳住 D−
D− 对地约 5 kΩ 下拉悬空场景下误报 不再复现模拟「对端把 D− 拉低」、接近 FS J；比 Host 标称约 15 kΩ 更强
示波器探头测毛刺幅度可能只剩 mV 级，或一夹现象就变测量加载；未探头时噪声往往更大
调节 HS squelch 寄存器假 Suspend 仍在改错子系统

结论：这类实验适合 验证「悬空线态 / 噪声、缺 Host 侧下拉」假设；不能当成产品方案，也不能据此认为「总线上永远只有几毫伏毛刺」。
5 kΩ 能复现「一拉就好」，恰好说明根因在 D− 未被合法端接时的线态，而不是要在量产 Device 上永久并联比 Host 更强的下拉。

示波器抓偶发尖峰时，注意探头 10× 与通道倍率一致；时基可先从约 10 µs/div 扫起，并接受「一探头就改变电路」的现实。

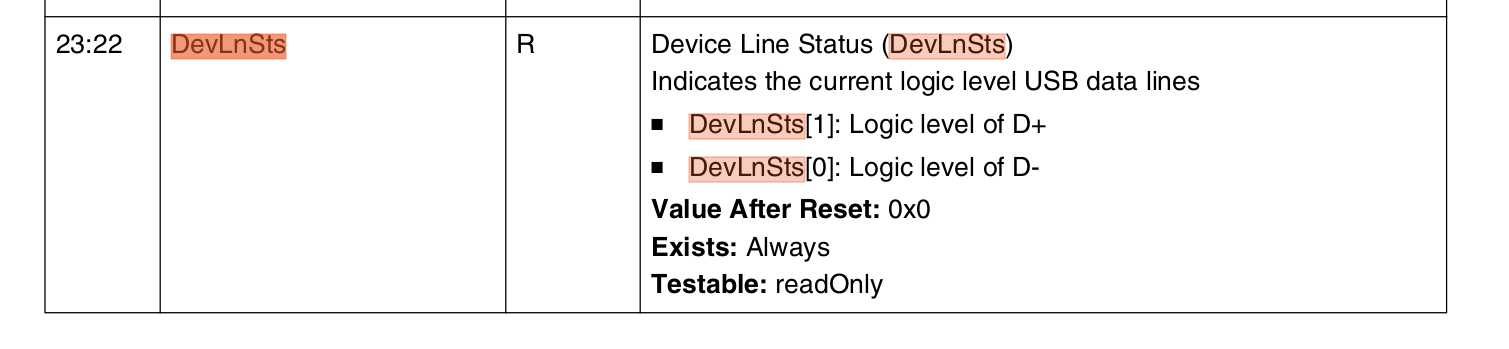

软件侧也可轮询 DSTS.DevLnSts 观察 D+/D− 原始电平。手册字段说明如下（注意：手册把 D+/D− 标反了，见附录 A）：

DSTS.DevLnSts：Device 线电平（手册标注与实测对调）

7. 和「有插入检测」平台的差异 ​

带 外置 Type-C 端口控制器 或 VBUS GPIO 的平台，典型路径是：

  1. 硬件/ TCPC 确认 VBUS / 角色（Sink）
  2. 再 usb_role_switch（或等价回调）通知 UDC
  3. UDC 才强制 B-session 并 soft-connect

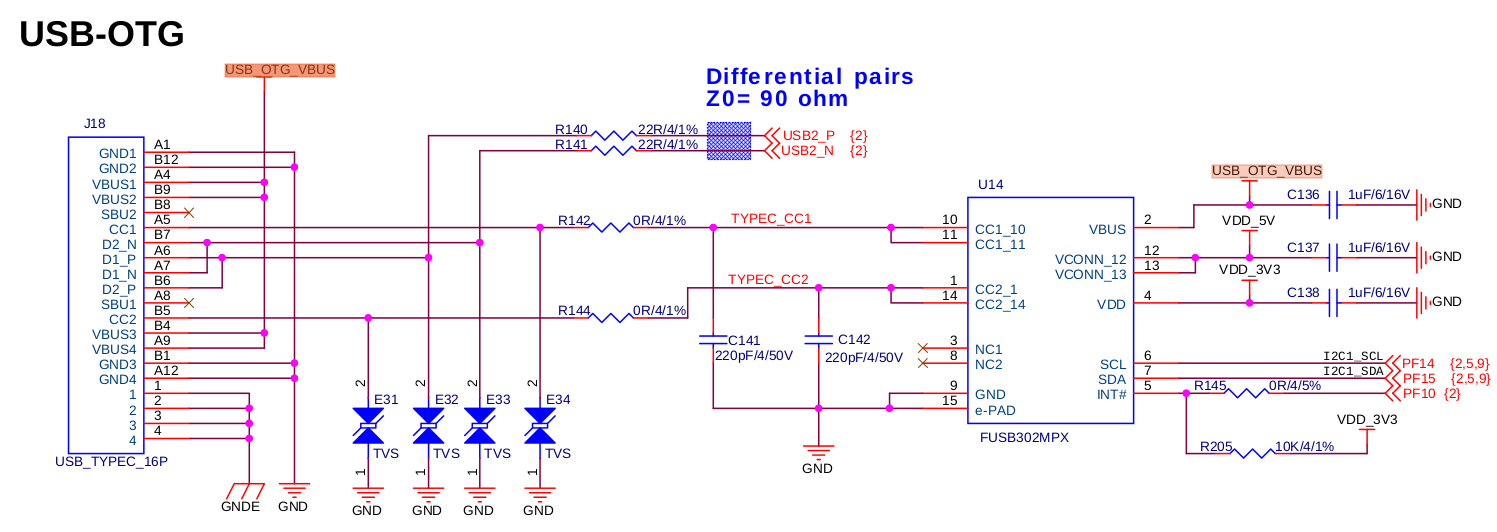

参考一类 Type-C OTG 接法：座子上的 CC 进端口控制器，D+/D− 经串阻到 SoC USB，VBUS 另作检测/供电网络；端口控制器通过 I2C + 中断上报插拔与角色，再驱动 UDC 会话——而不是一上电就 soft-connect。

Type-C OTG 参考：CC 检测与 D+/D− 分路

因此：板子已上电、OTG 未接到 Host 时，B-session 不应被置为有效；自然也少见「悬空公头刷 Suspend」。

这不是「那边的 DWC 更聪明」，而是 会话有效性有外部真值。

8. 不该怎么修 ​

做法问题
在 Device 上给 D− 常驻下拉（含实测有效的约 5 kΩ）悬空时可消误报，但与 Host 侧约 15 kΩ 并联后等效更强，影响线态、HS 协商与合规；真插入后埋雷
靠 PHY HS squelch / 端接 / PLL 调参不对症；还可能伤长线/HS 眼图
「永远夹着探头」或板载模拟探头电容改变 SI，非正式方案
忽略 Suspend 中断却仍保持错误 connect治标，未插入时总线语义仍错

9. 建议修法 ​

按优先级：

  1. 门控 soft-connect
    无插入证据（VBUS 比较器、GPIO 分压、Type-C/TCPC、或明确的用户态「开始枚举」）前，保持 soft-disconnect。

  2. 门控 B-session override
    仅在进入 Device 会话时置 valid；退出时清除（对齐 Linux usb-role-switch 语义）。

  3. 硬件补检测（可选）
    插座 VBUS → GPIO；不必上完整 Type-C 芯片也能做「插上再 connect」。

  4. 软件兜底（可选）
    未完成枚举 / 未配置成功前降权处理 Suspend；不能替代 1、2。

调试用公对公线时：另一端悬空且固件已 connect，出现 Suspend 在错误模型下是预期现象；应用合格线接到真 Host，或先 disconnect 再测。

附录 A 线态速记 ​

Full-Speed（上拉在 D+）：

  • J = D+ 高、D− 低（空闲）
  • K = D+ 低、D− 高
  • SE0 = 双低；SE1 = 双高（异常）
  • Host 负责 D± 约 15 kΩ 下拉；Device 连接时上拉 D+，默认不应再给 D− 加产品级下拉
  • 悬空时优先不稳的是 D−；D+ 有上拉，一般不会像 D− 那样飘
  • 读 DSTS.DevLnSts（[23:22]）时注意：DWC 手册写 [1]=D+、[0]=D−，与实测对调（手册把 D+/D− 标反了）；勿与 UTMI linestate 的 01=J 编码表直接混用

附录 B 要点速记 ​

  1. 误报 Suspend ≈ 已 connect 的空闲语义 + 无 Host 端接的悬空线
  2. USB 用 VBUS/会话 处理「没插上」，不是 Device 侧给 D− 下拉防天线
  3. 探头 / D− 约 5 kΩ 下拉 好转 = 负载改变电路（机理验证）；要对照未加载时的日志，勿当量产方案
  4. 修法：先检测，再 pullup / 置 B-session；对照公开树里 dwc2 的 usb-role-switch 路径即可，无需依赖私有代码
